BSM-95/240 | Conector mecánico bimetálico shear bolt | 42 kV | 95–240 mm² (3/0 AWG–500 kcmil) | Raychem (TE Connectivity)
SKU: TEC-695012N001
Ver mas productos marca Raychem (TE Connectivity)
Raychem (TE Connectivity)BSMB / BSM | Conector (manguito) mecánico bimetálico Cu/Al shear bolt hasta 42 kV
BSM-95/240 | Shear bolt bimetálico 42 kV 95–240 mm² | Raychem
Comparte cantidad y destino para responderte con una cotización precisa.
Caracteristicas tecnicas
- SKU
- TEC-695012N001
- No. de parte
- BSM-95/240
- Codigo universal
- 695012N001
- Marca
- Raychem (TE Connectivity)
- Familia
- BSMB / BSM | Conector (manguito) mecánico bimetálico Cu/Al shear bolt hasta 42 kV
- Categorias relacionadas
- ASBS / BSMB / BSM | Conectores mecánicos bimetálicos shear bolt
Descripcion
Conector mecánico bimetálico Raychem BSM-95/240 tipo shear bolt para empalme o reparación de conductores Cu/Al en media tensión. Adecuado para alimentadores de distribución e industria hasta 42 kV. Tensión hasta 42 kV. Rango 95–240 mm² (3/0 AWG–500 kcmil). Pernos autodegollables para par controlado con llave estándar. Unión Cu/Al confiable sin herramienta de torque especializada. Instalación rápida en campo para uniones y reparaciones en ducto, registro o canalización. Ideal cuando se busca montaje repetible y mantenimiento sencillo en MV.
Lo que tienes que saber de este producto
- Conector mecánico bimetálico Raychem BSM-95/240 tipo shear bolt para empalme o reparación de conductores Cu/Al en media tensión. Adecuado para alimentadores de distribución e industria hasta 42 kV.
- Tensión hasta 42 kV. Rango 95–240 mm² (3/0 AWG–500 kcmil). Pernos autodegollables para par controlado con llave estándar. Unión Cu/Al confiable sin herramienta de torque especializada.
- Instalación rápida en campo para uniones y reparaciones en ducto, registro o canalización. Ideal cuando se busca montaje repetible y mantenimiento sencillo en MV.
Atributos de esta variante
BSM-95/240 | Conector mecánico bimetálico shear bolt | 42 kV | 95–240 mm² (3/0 AWG–500 kcmil) | Raychem (TE Connectivity)
SKU: TEC-695012N001
12 atributos
| Atributo | Valor |
|---|---|
| Diámetro del conductor (D2) | 20 mm |
| Diámetro exterior (D1) | 33 mm |
| Longitud de inserción (L2) | 60 mm |
| Longitud total (L1) | 125 mm |
| Material del conductor compatible | Al o Cu |
| Norma / certificación | IEC 61238-1 Clase A |
| Número de pernos | 4 piezas |
| Rango de sección transversal | 95–240 mm² |
| Tamaño de dado (AF) | 19 mm |
| Tipo | Bloqueado (con barrera de aceite) |
| Tipo de producto | Conector mecánico empalme BSM |
| Voltaje máximo de aplicación | 42 kV |
Variantes de esta familia
BSMB-150/400 | Conector mecánico bimetálico shear bolt | 42 kV | 150–400 mm² (300–750 kcmil) | Raychem (TE Connectivity)
SKU: TEC-2107832-1

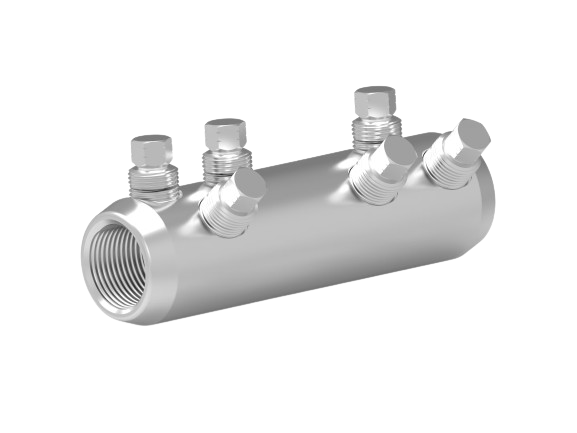

BSMB-500MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 500 mm² (1000 kcmil) | Raychem (TE Connectivity)
SKU: TEC-2107355-1
BSMB-630MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 630 mm² (1250 kcmil) | Raychem (TE Connectivity)
SKU: TEC-1856043-1
