HVT-Z-252/352-G | Terminal HVT-Z multitensión termocontráctil coextruida | Interior | Con kit de tierra | 25/35 kV | #2 AWG–250 kcmil / #1–1/0 AWG | Raychem (TE Connectivity)
SKU: TEC-F33141-000
Ver mas productos marca Raychem (TE Connectivity)
Raychem (TE Connectivity)HVT-Z 25/35 kV | Terminal coextruida termocontráctil para cable apantallado 25/35 kV
HVT-Z-252/352-G | Terminal HVT-Z interior 25/35 kV | Raychem
Comparte cantidad y destino para responderte con una cotización precisa.
Caracteristicas tecnicas
- SKU
- TEC-F33141-000
- No. de parte
- HVT-Z-252/352-G
- Codigo universal
- F33141-000
- Marca
- Raychem (TE Connectivity)
- Familia
- HVT-Z 25/35 kV | Terminal coextruida termocontráctil para cable apantallado 25/35 kV
- Categorias relacionadas
- HVT / HVT-Z / EHVT | Terminales termocontráctiles
Descripcion

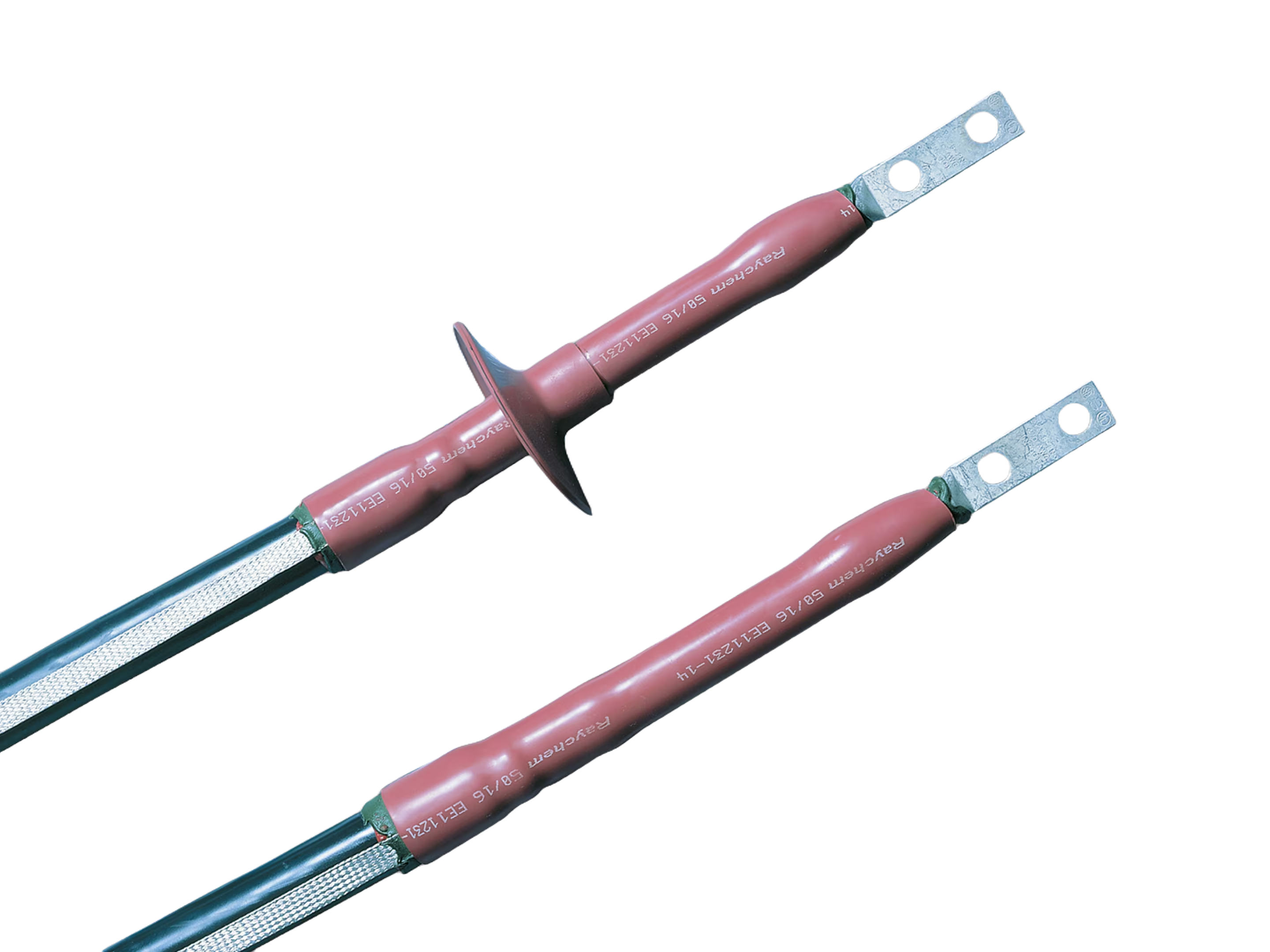

Terminal termocontráctil coextruida Raychem HVT-Z-252/352-G multitensión para terminación interior de cable apantallado en 25/35 kV. Un solo producto válido para dos niveles de tensión en calibres de entrada. Tensión 25/35 kV. Rango #2 AWG–250 kcmil (25 kV) / #1–1/0 AWG (35 kV). Cuerpo coextruido con control de esfuerzos integrado y sellado ambiental. Incluye kit de puesta a tierra (abrazadera y trenza). Instalación interior en celdas y subestaciones MV. Ideal para simplificar inventario y asegurar terminación confiable con continuidad de pantalla.
Lo que tienes que saber de este producto
- Terminal termocontráctil coextruida Raychem HVT-Z-252/352-G multitensión para terminación interior de cable apantallado en 25/35 kV. Un solo producto válido para dos niveles de tensión en calibres de entrada.
- Tensión 25/35 kV. Rango #2 AWG–250 kcmil (25 kV) / #1–1/0 AWG (35 kV). Cuerpo coextruido con control de esfuerzos integrado y sellado ambiental. Incluye kit de puesta a tierra (abrazadera y trenza).
- Instalación interior en celdas y subestaciones MV. Ideal para simplificar inventario y asegurar terminación confiable con continuidad de pantalla.
Atributos de esta variante
HVT-Z-252/352-G | Terminal HVT-Z multitensión termocontráctil coextruida | Interior | Con kit de tierra | 25/35 kV | #2 AWG–250 kcmil / #1–1/0 AWG | Raychem (TE Connectivity)
SKU: TEC-F33141-000
11 atributos
| Atributo | Valor |
|---|---|
| Clase de voltaje | 25/35 kV |
| Diám. sobre aislamiento máx. | 32 mm |
| Diám. sobre aislamiento mín. | 20 mm |
| Diám. sobre cubierta máx. | 38 mm |
| Kit de tierra | Con kit de tierra |
| Longitud instalada | 485 mm |
| Material del conductor compatible | Al o Cu |
| Norma / especificación | IEEE-48 Clase I / IEEE 386-2006 |
| Rango del conductor | #2 AWG – 250 kcmil (25kV) / #1 – 1/0 AWG (35kV) AWG/kcmil |
| Tipo de producto | Terminal termocontráctil HVT-Z 25/35 kV |
| Uso | Interior |
